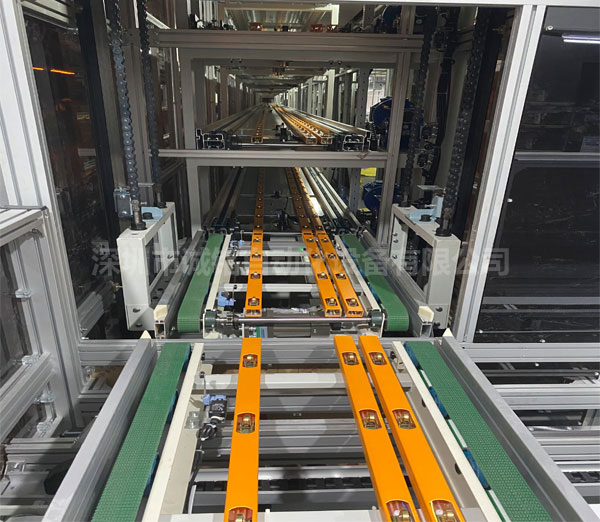

組裝流水線在實際生產過程中，常需配合多種非標夾具使用，以實現定位、導向、壓裝、檢測等工藝需求。這些夾具因其針對性強，在提升裝配精度、效率與一致性方面起到重要作用。

首先是定位夾具，用于對工件進行準確限位與固定，常采用氣缸配合V型塊、可調導軌等結構。根據產品結構不同，定位夾具可設計為滑塊式、翻轉式或抽拉式等形式，實現快速裝夾與釋放。

其次為導向夾具，多用于線束、排線類部件的順序插裝，通過彎折導軌或槽型輔助件引導工人操作，降低失誤率。部分夾具還集成防呆設計，防止裝配方向錯誤。

壓裝夾具主要配合氣缸或伺服壓機完成壓配操作，常見于馬達蓋、塑膠殼體、結構件等工序。此類夾具結構需滿足等壓分布，且需設有緩沖裝置防止工件損傷。

輔助夾具方面，常用有翻轉夾具、吸附夾具及浮動支撐夾具等。翻轉夾具適用于雙面作業產品，吸附夾具配合真空吸盤用于輕量物件搬運或自動裝配。

此外，部分組裝線還支持快換夾具系統，使得在更換產品型號時夾具更換更便捷，縮短調試時間。非標夾具的核心在于貼合產品結構特征并滿足工藝要求，因此在設計階段需與工藝流程緊密結合。
